Le tableau électrique est un élément central et indispensable de toute installation électrique moderne. Véritable chef d'orchestre de la distribution électrique dans votre maison, il assure la sécurité des occupants et la protection des appareils électriques. Bien plus qu'un simple boîtier, il représente le point névralgique où convergent tous les circuits électriques de votre habitation. Son rôle est crucial : il répartit l'électricité, protège contre les surcharges et les courts-circuits, et garantit une utilisation sûre de l'énergie électrique au quotidien. Comprendre son fonctionnement et ses composants est essentiel pour tout propriétaire soucieux de la sécurité et de l'efficacité de son installation électrique.
Composition et éléments clés d'un tableau électrique moderne
Un tableau électrique moderne est composé de plusieurs éléments essentiels qui travaillent de concert pour assurer une distribution électrique sûre et efficace. Au cœur de ce système, on trouve le disjoncteur général, véritable gardien de l'installation, qui peut couper l'alimentation de toute la maison en cas de problème majeur. Ce disjoncteur est généralement calibré en fonction de la puissance souscrite auprès du fournisseur d'électricité.
Juste après le disjoncteur général, on trouve les interrupteurs différentiels. Ces dispositifs sont cruciaux pour la sécurité des personnes, car ils détectent les fuites de courant et coupent l'alimentation en cas de risque d'électrocution. Ils sont le premier rempart contre les accidents électriques domestiques.
Viennent ensuite les disjoncteurs divisionnaires, véritables sentinelles de chaque circuit électrique de la maison. Chaque disjoncteur est responsable d'un circuit spécifique : éclairage, prises de courant, électroménager, etc. Ils protègent contre les surcharges et les courts-circuits, évitant ainsi les risques d'incendie.
Un élément de plus en plus courant dans les tableaux modernes est le parafoudre. Cet appareil protège l'installation contre les surtensions dues à la foudre, préservant ainsi les équipements électroniques sensibles.
Un tableau électrique bien conçu est comme un système immunitaire pour votre maison, protégeant contre les agressions électriques externes et internes.
Enfin, on peut trouver des modules complémentaires tels que des contacteurs jour/nuit pour la gestion des tarifs heures creuses, ou des délesteurs qui permettent d'optimiser la consommation électrique en coupant temporairement certains circuits en cas de dépassement de la puissance souscrite.
Normes NF C 15-100 et conformité des installations électriques
La norme NF C 15-100 est la référence incontournable en matière d'installations électriques basse tension en France. Elle définit les règles de conception, de réalisation et d'entretien des installations électriques domestiques. Cette norme évolue régulièrement pour s'adapter aux nouvelles technologies et aux exigences de sécurité toujours plus strictes.
Respecter cette norme n'est pas seulement une obligation légale, c'est aussi une garantie de sécurité pour les occupants du logement. Elle couvre tous les aspects de l'installation électrique, du tableau de répartition aux prises de courant, en passant par les circuits d'éclairage et les équipements spécifiques comme les salles d'eau.
Disjoncteur différentiel 500 mA : protection générale obligatoire
Le disjoncteur différentiel 500 mA est un élément obligatoire dans toute installation électrique conforme. Placé en tête de l'installation, il assure une protection générale contre les défauts d'isolement importants. Sa sensibilité de 500 mA lui permet de détecter les fuites de courant significatives qui pourraient mettre en danger l'intégrité de l'installation.
Ce disjoncteur différentiel général est le premier niveau de protection. Il agit comme un filet de sécurité pour l'ensemble de l'installation, complétant ainsi l'action des interrupteurs différentiels plus sensibles placés en aval.
Interrupteurs différentiels 30 mA : sécurité par zone
Les interrupteurs différentiels 30 mA sont le deuxième niveau de protection, plus sensible et plus ciblé. La norme NF C 15-100 impose l'installation d'au moins deux interrupteurs différentiels 30 mA dans un logement, chacun protégeant une zone spécifique de la maison.
Ces dispositifs sont capables de détecter des fuites de courant très faibles, de l'ordre de 30 milliampères, ce qui correspond au seuil de dangerosité pour le corps humain. Leur rôle est crucial pour prévenir les risques d'électrocution, particulièrement dans les zones humides comme la salle de bain ou la cuisine.
Disjoncteurs divisionnaires : protection des circuits spécifiques
Chaque circuit électrique de la maison doit être protégé par un disjoncteur divisionnaire adapté. Ces disjoncteurs sont calibrés en fonction de la section des câbles et de la puissance des appareils qu'ils alimentent. Par exemple, un circuit d'éclairage sera généralement protégé par un disjoncteur de 10A, tandis qu'un circuit de prises de courant nécessitera un disjoncteur de 16A ou 20A.
La norme NF C 15-100 définit précisément le nombre de circuits nécessaires et leur calibre en fonction de la surface du logement et des équipements prévus. Cette répartition permet d'éviter les surcharges et assure une distribution électrique équilibrée et sécurisée.
Parafoudre : protection contre les surtensions atmosphériques
Le parafoudre est devenu un élément obligatoire dans certaines régions particulièrement exposées aux orages. Son rôle est de protéger l'installation électrique et les appareils connectés contre les surtensions d'origine atmosphérique. Il agit comme un fusible intelligent , déviant les pics de tension vers la terre avant qu'ils ne puissent endommager les équipements.
La norme NF C 15-100 définit les cas où l'installation d'un parafoudre est obligatoire, notamment en fonction de la densité de foudroiement de la région et de la présence d'un paratonnerre sur le bâtiment.
Dimensionnement et calcul de puissance du tableau électrique
Le dimensionnement correct du tableau électrique est une étape cruciale dans la conception d'une installation électrique efficace et sécurisée. Il s'agit de déterminer la puissance totale nécessaire pour alimenter tous les équipements électriques de la maison, tout en prévoyant une marge pour les évolutions futures.
Méthode de calcul de la puissance totale nécessaire
Pour calculer la puissance totale nécessaire, il faut prendre en compte tous les appareils électriques susceptibles de fonctionner simultanément. On additionne leurs puissances respectives en appliquant un coefficient de foisonnement, qui tient compte du fait que tous les appareils ne fonctionnent pas à pleine puissance en même temps.
Par exemple, pour une maison équipée d'un four électrique (3000W), d'une plaque de cuisson (4500W), d'un lave-linge (2000W) et d'une climatisation (1500W), on pourrait calculer :
(3000 + 4500 + 2000 + 1500) * 0,8 = 8800W
Le coefficient 0,8 représente ici le foisonnement estimé. Cette puissance de 8800W serait donc la base pour déterminer la puissance à souscrire auprès du fournisseur d'électricité.
Choix du contrat EDF adapté : tarif bleu, jaune ou vert
En fonction de la puissance calculée, vous devrez choisir un contrat adapté auprès de votre fournisseur d'électricité. EDF propose trois types de tarifs :
- Tarif Bleu : pour les puissances jusqu'à 36 kVA, adapté à la plupart des logements
- Tarif Jaune : pour les puissances de 36 à 250 kVA, destiné aux petites entreprises
- Tarif Vert : pour les puissances supérieures à 250 kVA, réservé aux gros consommateurs
Pour un logement standard, le tarif Bleu est généralement suffisant. Il offre plusieurs paliers de puissance (3, 6, 9, 12, 15, 18, 24, 30 et 36 kVA) permettant d'adapter finement le contrat aux besoins réels du foyer.
Répartition des circuits et équilibrage des phases
Dans le cas d'une installation triphasée, il est crucial de répartir équitablement les charges sur les trois phases. Cet équilibrage permet d'optimiser la distribution électrique et d'éviter les surcharges sur une phase particulière.
Par exemple, on pourra répartir les gros consommateurs (four, lave-linge, sèche-linge) sur différentes phases, tout en veillant à ce que la charge totale soit à peu près équivalente sur chacune d'entre elles. Cette répartition judicieuse contribue à la stabilité et à l'efficacité de l'installation électrique.
Installation et raccordement du tableau électrique

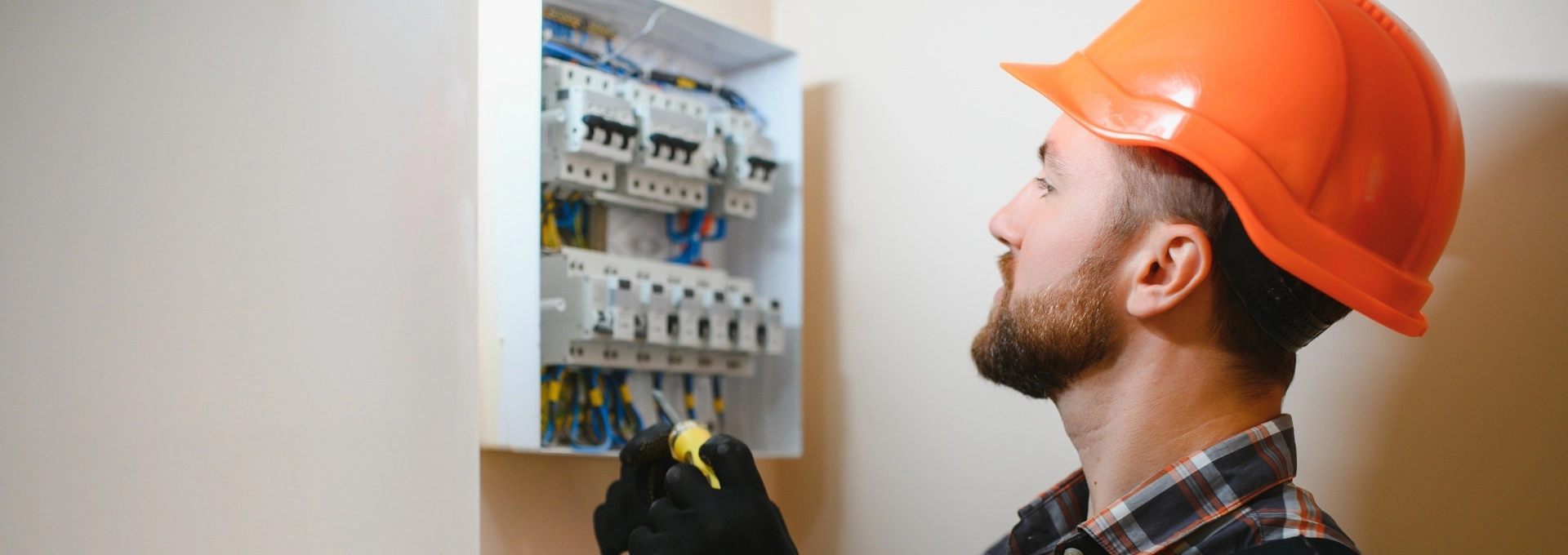

L'installation et le raccordement du tableau électrique sont des opérations délicates qui doivent impérativement être réalisées par un électricien qualifié. La première étape consiste à choisir l'emplacement du tableau. Il doit être facilement accessible, à l'abri de l'humidité et des sources de chaleur, et si possible près de l'entrée du logement.
Le tableau doit être fixé solidement au mur, parfaitement d'aplomb. Les câbles entrants et sortants doivent être soigneusement identifiés et raccordés aux bornes appropriées. Chaque circuit doit être clairement étiqueté pour faciliter les interventions futures.
Une attention particulière doit être portée à la mise à la terre. Tous les éléments métalliques du tableau doivent être reliés à la terre pour assurer une protection optimale contre les risques d'électrocution.
Un tableau électrique bien installé est comme le cœur d'une maison en bonne santé : silencieux, efficace et fiable.
Une fois l'installation terminée, l'électricien doit procéder à une série de tests pour vérifier le bon fonctionnement de tous les éléments du tableau. Ces tests incluent la vérification des continuités, des isolements et du déclenchement correct des dispositifs de protection.
Évolutions technologiques : tableaux électriques intelligents
L'avènement des technologies numériques a profondément transformé le monde de l'électricité domestique. Les tableaux électriques intelligents représentent une avancée majeure dans la gestion de l'énergie au sein des foyers. Ces dispositifs offrent de nouvelles fonctionnalités qui permettent un contrôle plus fin et une optimisation de la consommation électrique.
Compteurs Linky : télé-relève et gestion de consommation
Les compteurs Linky, déployés massivement en France, sont la pierre angulaire de cette révolution. Ces compteurs communicants permettent une télé-relève précise et en temps réel de la consommation électrique. Ils offrent aux utilisateurs la possibilité de suivre leur consommation jour par jour, voire heure par heure, via une interface en ligne ou une application mobile.
Cette visibilité accrue sur la consommation permet aux ménages de mieux comprendre leurs habitudes énergétiques et d'identifier les postes les plus énergivores. C'est un outil précieux pour qui souhaite réduire sa facture d'électricité et adopter un comportement plus éco-responsable.
Domotique et pilotage à distance des circuits
Les tableaux électriques modernes peuvent désormais être équipés de modules domotiques qui permettent un pilotage intelligent des différents circuits. Ces systèmes offrent la possibilité de programmer l'activation ou la désactivation de certains circuits en fonction de l'heure, de la présence dans le logement, ou même des conditions météorologiques.
Par exemple, vous pouvez programmer l'extinction automatique de certains appareils en veille pendant la nuit, ou l'activation du chauffage juste avant votre retour du travail. Ces fonctionnalités contribuent à une utilisation plus rationnelle de l'énergie et à un confort accru.
Intégration des énergies renouvelables : onduleurs solaires
Avec la montée en puissance des énergies renouvelables, de plus en plus de foyers s'équipent de panneaux solaires. L'intégration de cette production d'énergie dans le réseau domestique nécessite des tableaux électriques adaptés, capables de gérer à la fois l'énergie produite localement et celle fournie par le réseau.
Les onduleurs solaires, qui convertissent le courant continu produit par les panneaux en courant alternatif utilisable dans la maison, sont désormais conçus pour communiquer directement avec le tableau électrique. Cette communication permet une gestion intelligente de l'énergie, privilégiant l'autoconsommation quand c'est possible et réinjectant le surplus dans le réseau.
Maintenance préventive et diagnostic des pannes électriques
La maintenance régulière du tableau électrique est essentielle pour garantir la sécurité et l'efficacité de l'installation électrique. Une inspection visuelle annuelle permet de détecter les signes précoces de problèmes potentiels : traces de surchauffe, desserrage des connexions, ou signes d'usure des composants.
Il est recommandé de faire réaliser un diagnostic complet de l'installation électrique par un professionnel tous les 10 ans. Ce diagnostic permet de vérifier la conformité de l'installation aux normes en vigueur et d'identifier les éventuels points à améliorer.
En cas de panne, le tableau électrique est souvent le premier point de contrôle lors d'un dysfonctionnement électrique. Voici quelques étapes simples pour diagnostiquer une panne :
- Vérifier si le disjoncteur général est enclenché
- Contrôler l'état des disjoncteurs divisionnaires
- Tester le fonctionnement des interrupteurs différentiels
- Inspecter visuellement les connexions et les câbles
Si ces vérifications ne permettent pas d'identifier le problème, il est préférable de faire appel à un électricien professionnel. Celui-ci dispose des outils et des compétences nécessaires pour effectuer des tests plus poussés et intervenir en toute sécurité sur l'installation.
Une maintenance régulière et un diagnostic rapide des pannes contribuent à prolonger la durée de vie de votre installation électrique et à garantir la sécurité de votre foyer. N'hésitez pas à tenir un journal des interventions et des anomalies constatées, cela pourra s'avérer précieux pour le suivi à long terme de votre installation.
